本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电站冷库机组供开关箱的的功效： 1、有效率的重新分配交流电源。 2、不便对电源线路的开关的操作。 3、有较高的安全性高防范层级，能抽象思维的呈现电路原理的导通情况。

项目名称：656KW柴油机来发变频电动汽轮汽车柴油机发电机单机配电箱主要元件明细清单
变电源箱常见pcb板请单
序号顺序	分类	形号尺寸	公司	占比	生产厂家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂热泵机组保持器	HGM6110	只	1	众智
3	发电厂机时速操控器	C2002	只	1	孚创
4	电流供电功能模块	DC24V	只	1	众智
5	大型里边继家电	HH54P    DC24V	只	2	正泰
6	中大型间继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

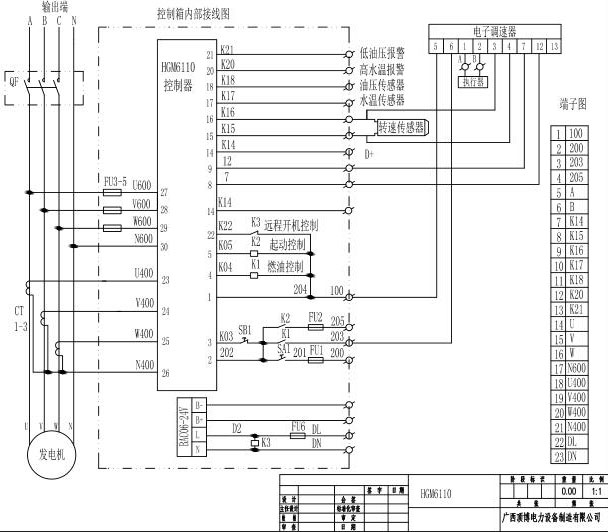

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.leicar.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
